Задача на объекте у Приморской
Заказчик самостоятельно подготовил основание и смонтировал водяной тёплый пол. Требовалось залить бетон поверх готовых контуров, вывести удобный въезд, а затем дополнительно выполнить кровлю, вентиляцию и металлический козырёк.
Проектирование отопления, раскладка труб и подготовка основания не входили в наши работы. Мы выполняли бетонные, кровельные, вентиляционные и сварочные работы.

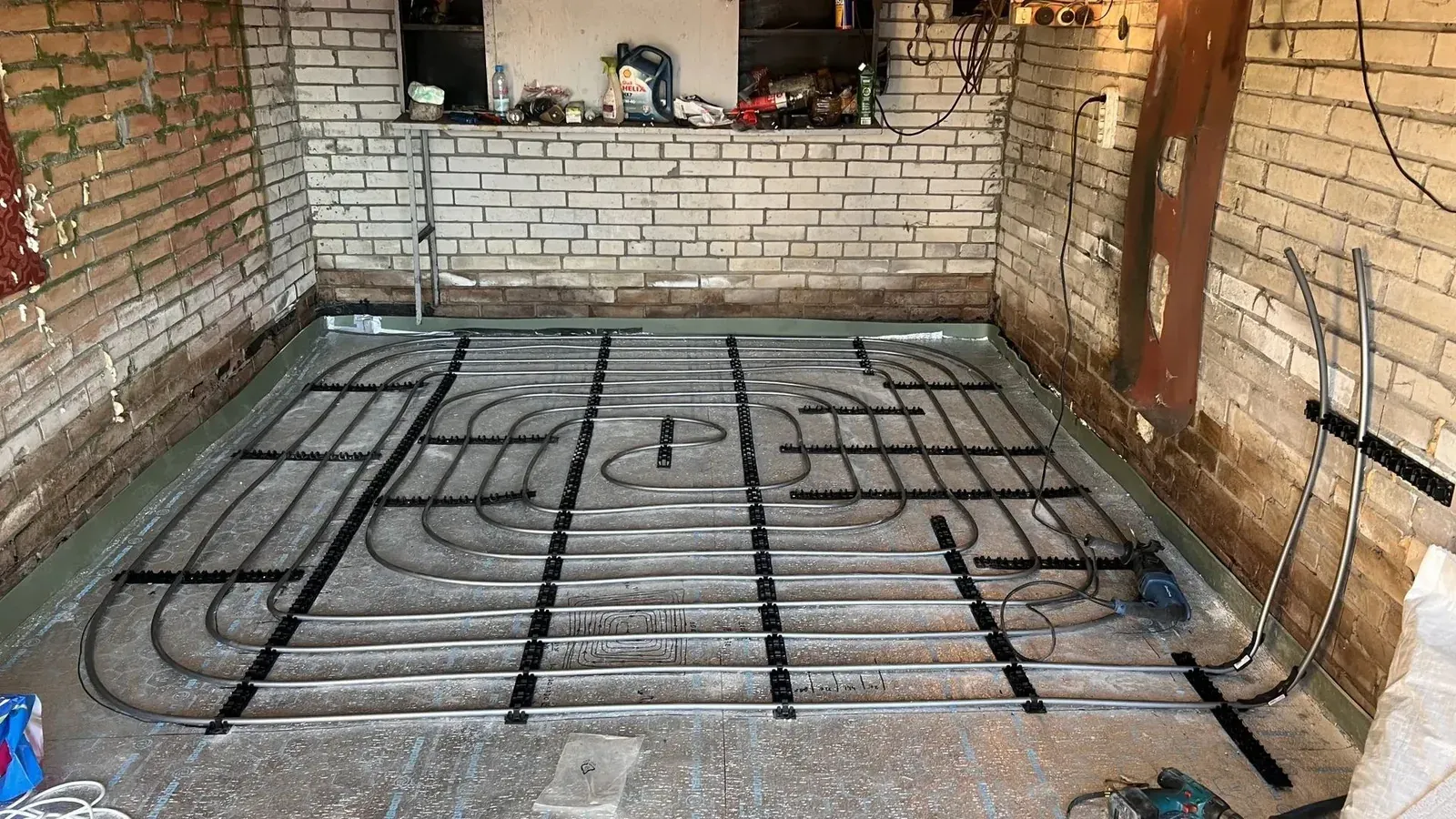

Водяной тёплый пол перед заливкой
Перед укладкой бетона важно проверить крепление труб, незакреплённые участки и будущую отметку пола относительно ворот. По фотографии нельзя достоверно установить шаг труб, диаметр, давление опрессовки и толщину слоя, поэтому эти параметры не заявляются.
Подробнее: бетонный пол в гараже и стяжка пола в гараже.
Что означает бетон М350
На объект заказали бетон М350. Это привычное марочное обозначение прочности. В современной документации основным показателем служит класс прочности B; М350 обычно сопоставляют с В25.
При этом полная характеристика смеси включает отдельные показатели:
- класс прочности;
- подвижность или растекаемость;
- морозостойкость;
- водонепроницаемость;
- крупность заполнителя;
- номер и время приготовления партии.
Поэтому нельзя автоматически писать М350 В25 П4 F200 W8, если паспорт конкретной партии не подтверждает П4, F200 и W8.

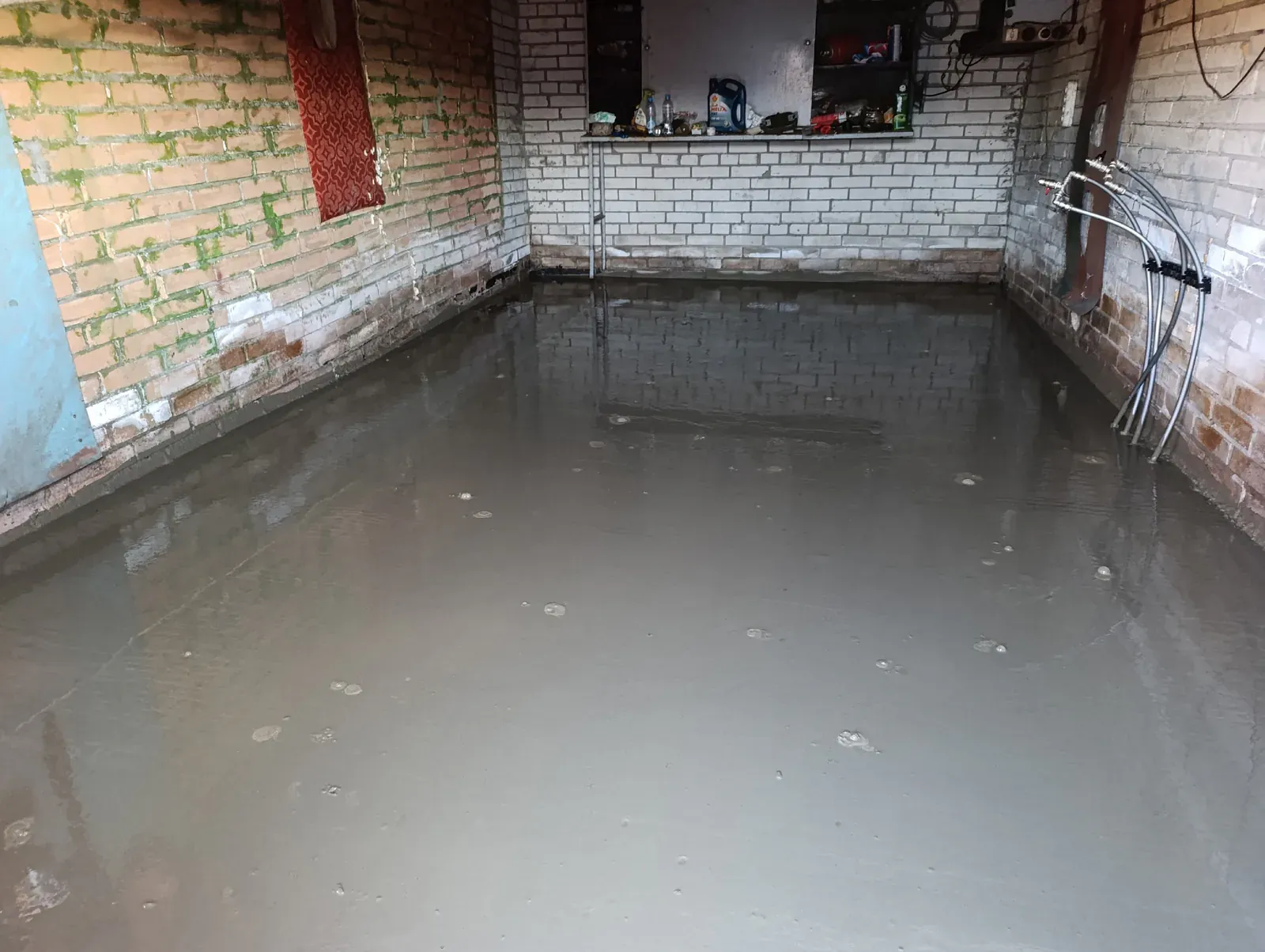

Заливка пола и устройство въезда
Смесь распределили по площади, заполнили пространство вокруг труб и выровняли поверхность. Одновременно сформировали бетонный въезд, согласовав его с уровнем пола и ворот.
Точную толщину слоя над трубами нельзя назначать без проекта отопления и данных объекта. Также нельзя резко прогревать свежий бетон: режим первого запуска определяют с учётом возраста конструкции и требований системы.

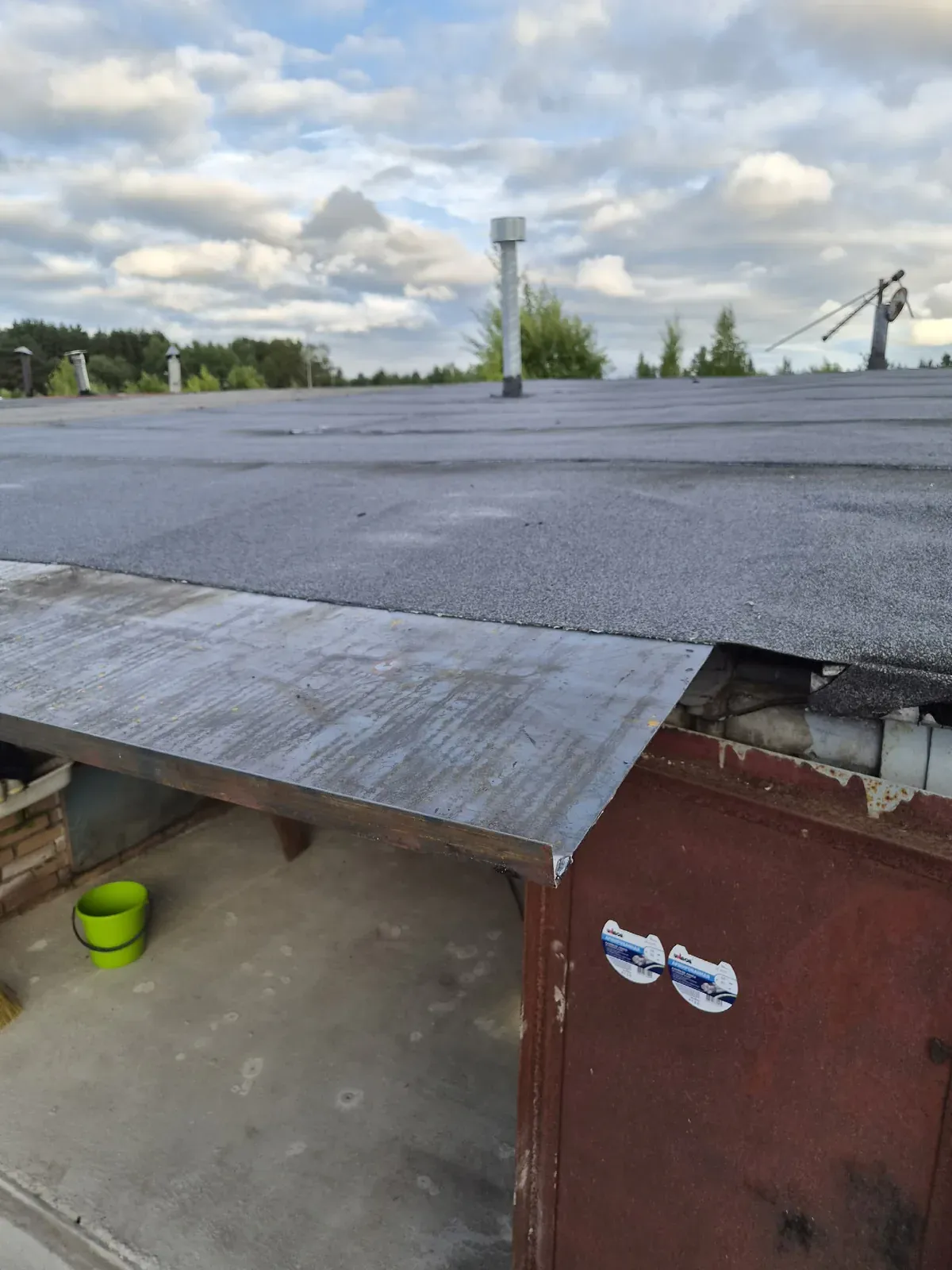

Кровля Техноэласт ЭКП
Поверх существующего основания наплавили один новый слой Техноэласта ЭКП.
Это СБС-модифицированный битумно-полимерный материал на полиэфирной основе. Крупнозернистая посыпка предназначена для верхнего слоя и защищает вяжущее от солнечного воздействия.
Один слой подходит не каждому старому основанию. До наплавления проверяют прочность, влажность, вздутия, отслоения, края и примыкания. Подробнее: ремонт крыши гаража.
Вентиляция и пассивный дефлектор
Через кровлю вывели спирально-навивную оцинкованную трубу и установили пассивный дефлектор.
Естественная вытяжка работает за счёт:
- температурного напора — более тёплый воздух поднимается;
- ветрового обтекания — около оголовка формируются зоны пониженного давления.
Разные диаметры изменяют скорость и сопротивление потока, но не являются единственной причиной тяги. Также важны высота канала, приток воздуха, ветер, повороты и герметичность прохода через кровлю.

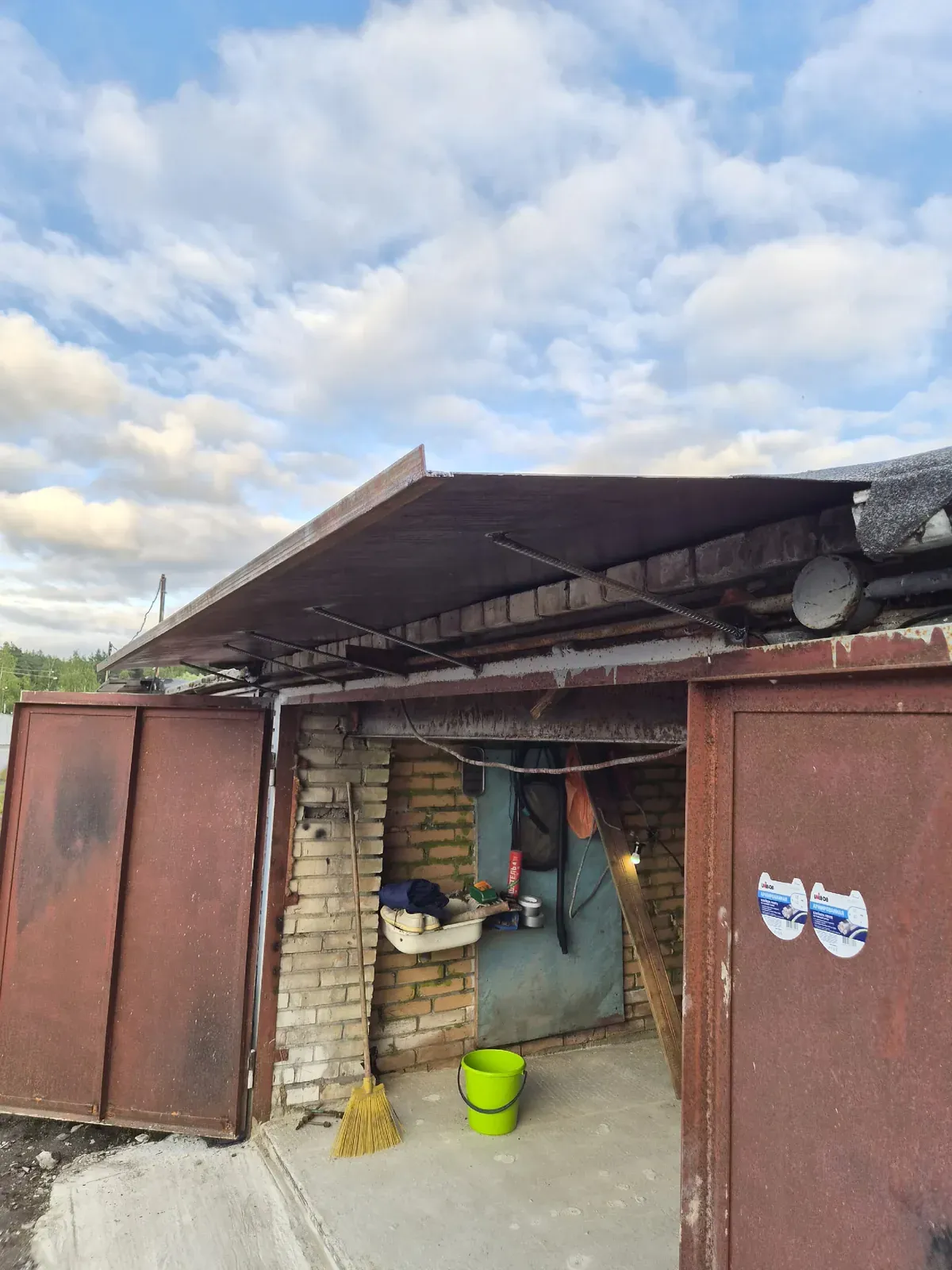

Металлический козырёк
Козырёк сварили из горячекатаного листа толщиной 2 мм. По наружному краю смонтировали капельник из уголка.
Капельник формирует выраженную кромку: вода отрывается от края и падает перед воротами, а не возвращается по нижней поверхности листа.
Результат
На объекте выполнены:
- заливка бетона М350 по подготовленному водяному тёплому полу;
- выравнивание пола;
- устройство бетонного въезда;
- кровля Техноэласт ЭКП в один слой;
- монтаж оцинкованного вытяжного канала;
- установка пассивного дефлектора;
- герметизация прохода через кровлю;
- изготовление козырька из листа толщиной 2 мм;
- устройство капельника из уголка.
Нужно залить пол по готовому тёплому контуру и обновить крышу?
Пришлите фотографии основания, труб, ворот, въезда и кровли. Укажите размеры гаража, предполагаемую толщину заливки и что уже выполнил монтажник отопления.
